HDM-500潮流能及河流能低成本发电机组
1、概述
采用垂直轴形式的风力发电机的风轮原理技术，放置于流动的水域和河流中及海域潮汐中的发电装置，使其流动的力量带动垂直轴的直叶片旋转，由旋转的涡轮带动主轴传递到永磁发电机。对此，将水流能量转换成电能，实现了水流发电，并将该电能经过电子设备转换为正弦波或直流电的负载设备中，实现了离网和并网发供电的功能，并且该系统与风光等清洁能源组合成分布式发电的小型微电网系统。
2、原理介绍

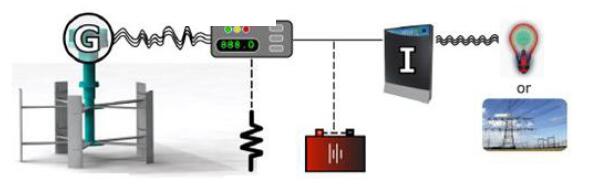

2.1、 系统原理：

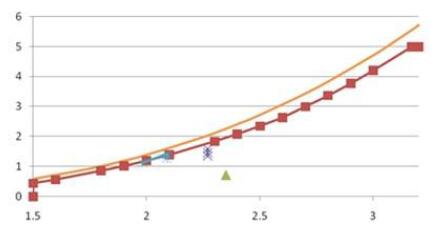

2.2、500W 功率曲线
2.3、流体原理
3、技术指标
|
1 |
整机
|
|
1.1 |
型号 |
|
HDM-500 |
|
1.2 |
有效功率 |
kW |
500 |
|
1.3 |
有效水流 |
m/s |
0.2∽5 |
|
1.4 |
年发电量 |
kWh |
208000∽400950 |
|
1.5 |
设计使用寿命 |
年 |
20 |
|
1.6 |
设备可利用率 |
|
95% |
|
1.7 |
运行温度范围 |
|
-35°C至 +60°C |
|
1.8 |
水轮环境 |
IP |
65 |
|
2 |
风轮结构 |
|
2.1 |
风轮结构 |
|
垂直轴直叶片及螺旋叶片 |
|
2.2 |
风轮直径 |
m |
3*2 |
|
2.3 |
风轮长度 |
m |
9*2 |
|
3 |
叶片 |
|
3.1 |
叶片材料 |
|
铝型材或复合材料 |
|
3.2 |
叶片数量 |
片 |
3-5 |
|
3.3 |
旋转方向 |
|
顺时针 |
|
4 |
发电机 |
|
4.1 |
类型 |
|
永磁发电机 |
|
4.2 |
功率范围 |
kW |
500 |
|
4.3 |
转速范围 |
rpm |
90 |
|
4.4 |
绝缘等级 |
|
F |
|
4.5 |
防护等级 |
|
IP63 |
|
6 |
机械部分 |
|
6.1 |
安装面 |
mm |
700 |
|
6.2 |
变速箱比 |
比 |
14：1 |
|
6.3 |
总体系统高度 |
mm |
2500 |
|
6.4 |
整体系统质量 |
kg |
1350 |
|
7 |
控制系统 |
|
7.1 |
控制单元类型 |
|
电子 |
|
7.2 |
额定频率 |
Hz |
50∽60 |
|
7.3 |
变流器额定输出功率 |
kW |
500 |
|
|
变流器并网输出电压 |
V |
380/690 |
|
7.5 |
功率因数 |
|
≥0.98 |

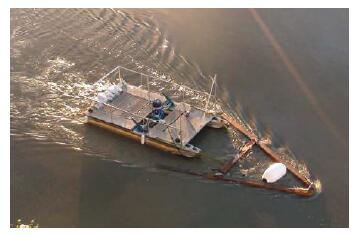

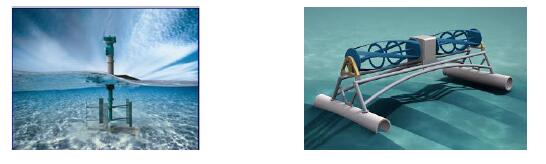

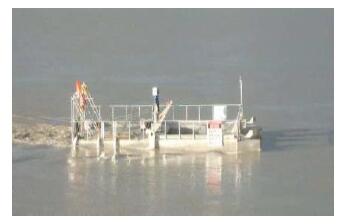

4、应用
4.1、湖泊
4.2、江水

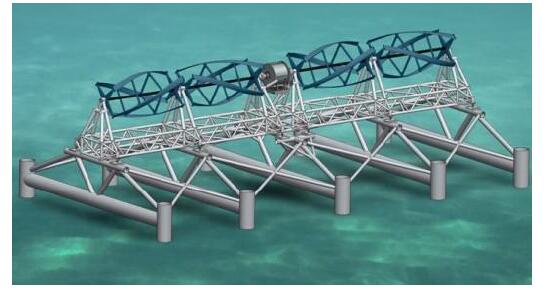

4.3、海水
5、维修：见日后的使用说明书
6、售后服务：及时到场或者及时更换损坏零部件；
7、保质期：质量保证期两年；
|
